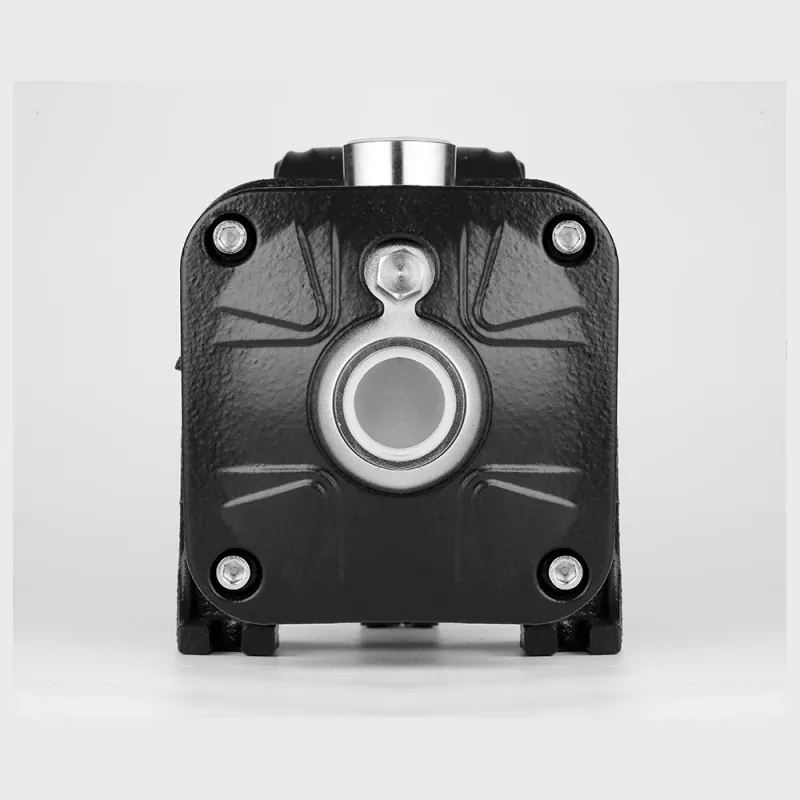

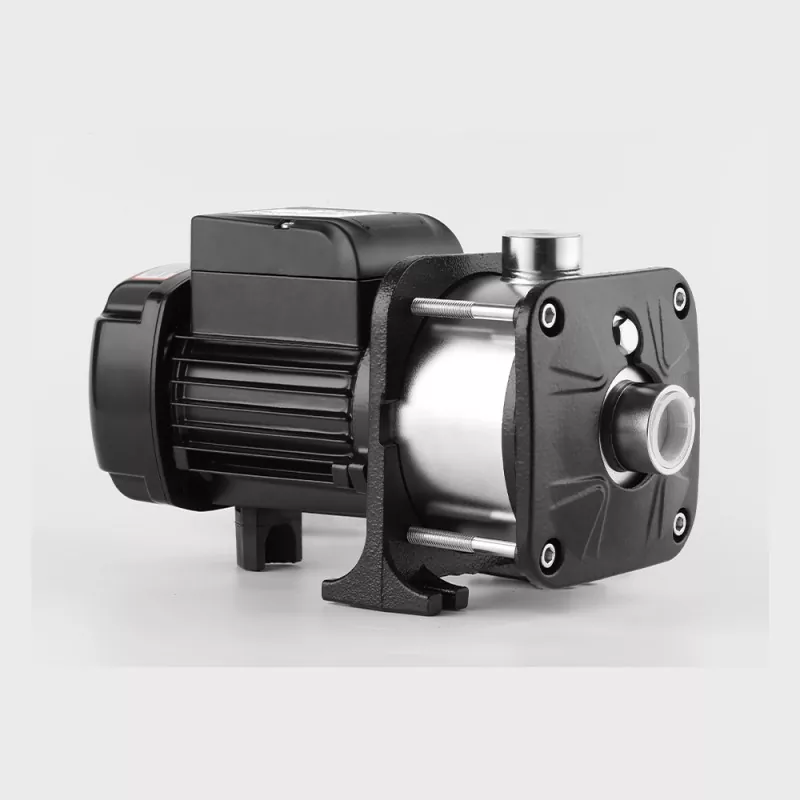

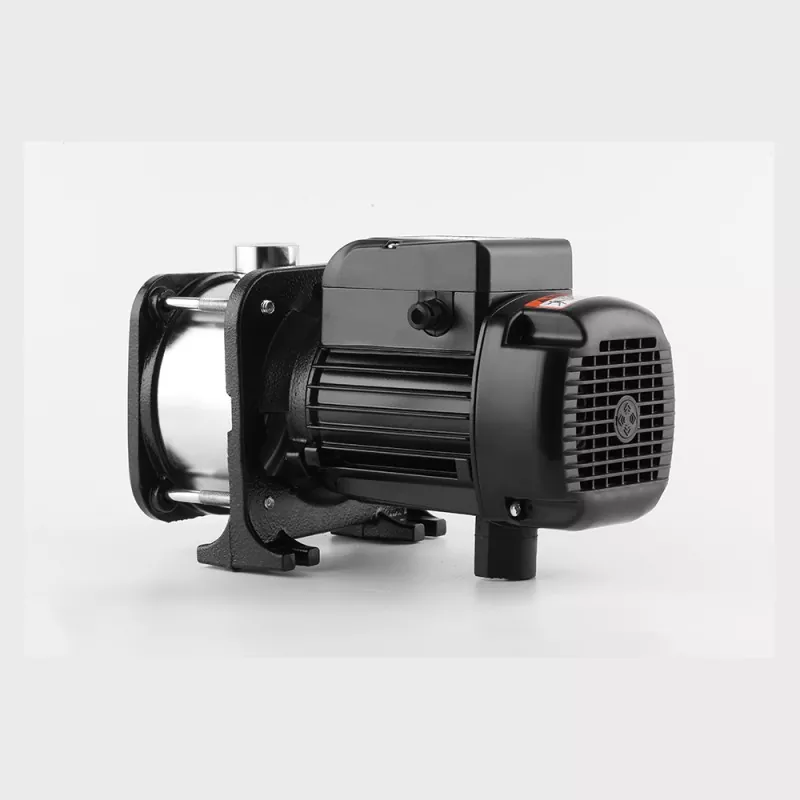

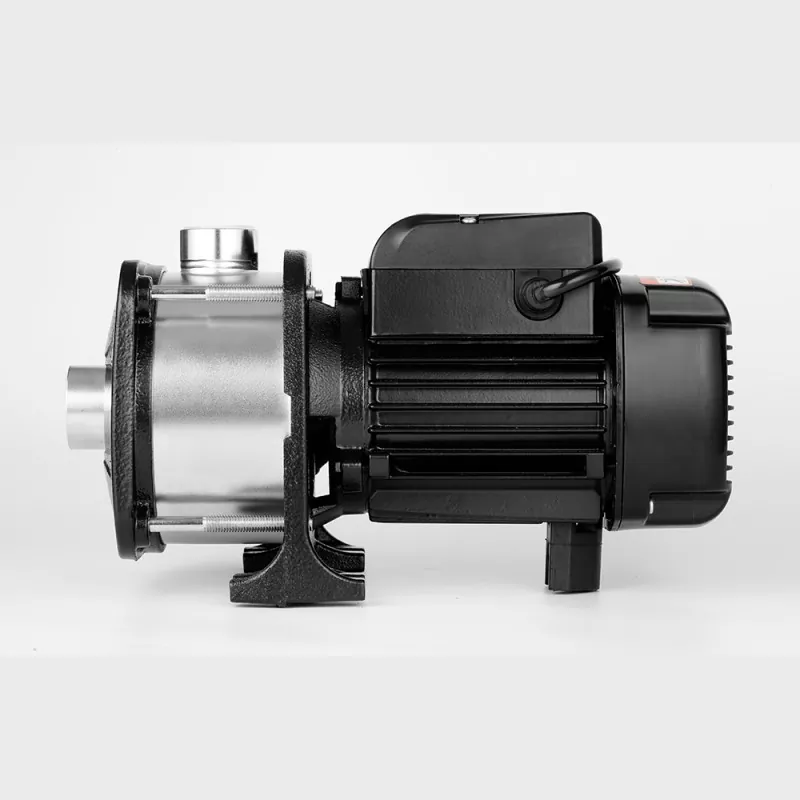

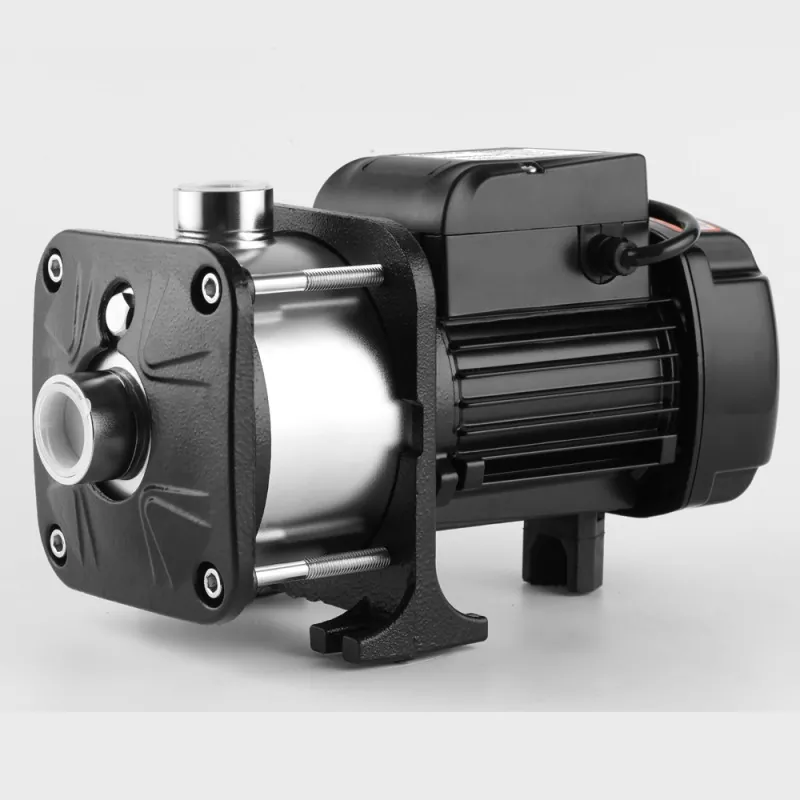

Korkean pään monivaiheinen keskipakopumppu

Tämä pumppu on valmistettu korkealaatuisista ruostumattomista teräsmateriaaleista, mikä takaa pitkäikäisen ja ruostumattoman suorituskyvyn. Kompaktin rakenteensa ansiosta CHM-2-pumppu mahtuu ahtaisiin tiloihin ja tuottaa silti vaikuttavan virtausnopeuden, jopa 3 m³/h.

Yksi tämän pumpun vaikuttavimmista ominaisuuksista on sen monivaiheinen rakenne. Neljällä juoksupyörällä CHM-2 voi tuottaa korkeaa painetta, mikä tekee siitä täydellisen sovelluksiin, jotka vaativat korkean noston ja korkeapaineisen pumppauksen.

Korkean pään monivaiheisen keskipakopumpun ominaisuudet:

- Valmistettu korkealaatuisista ruostumattomista teräsmateriaaleista

- Kompakti rakenne, jonka virtausnopeus on jopa 3 m³/h

- Monivaiheinen rakenne, jossa on neljä juoksupyörää korkeaan paineeseen ja jopa 50 metrin nostokorkeuteen

- Helppo asentaa ja käyttää alhaisella melutasolla ja pitkällä käyttöiällä

- Täydellinen kotitalouksiin, kasteluun ja pienimuotoisiin kaupallisiin sovelluksiin

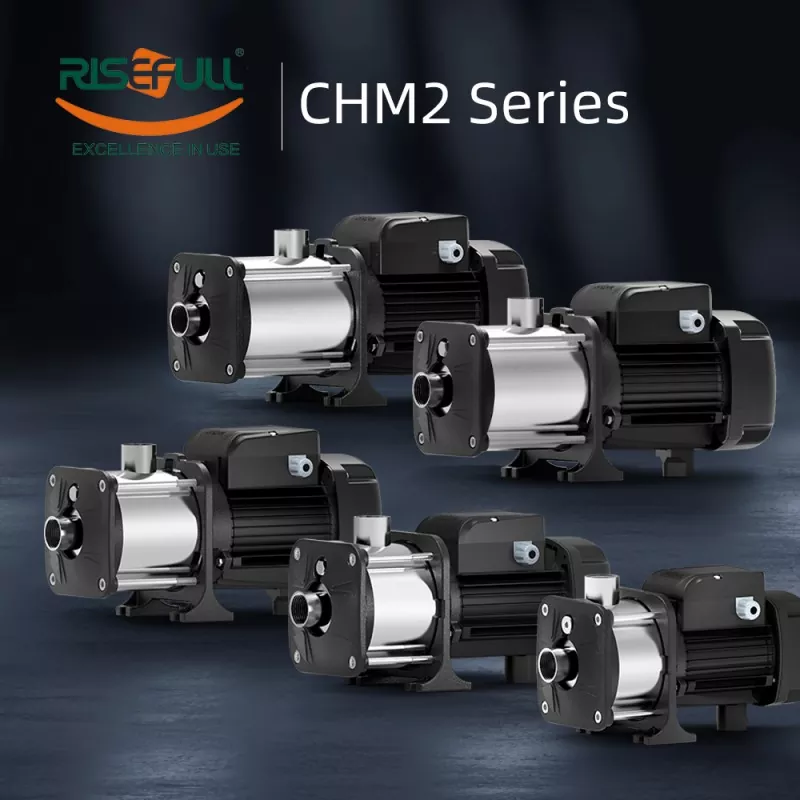

CHM-sarjan vaakasuuntainen ruostumattomasta teräksestä valmistettu monivaiheinen keskipakopumppu on tällä hetkellä markkinoilla oleva suhteellisen kypsä tuote, jolla on kompakti rakenne ja vakaa toiminta, alhainen toimintamelu, hyötysuhde jopa 44-70%. Kaikki vettä läpäisevät komponentit on valmistettu ruostumattomasta teräksestä AISI304. Sitä käytetään laajasti

1. Ilmastointi Jäähdytysjärjestelmä ja LVI-järjestelmä

2. Vedenkäsittely: Veden puhdistus ja veden suodatus

3. Vesihuoltojärjestelmä: Putkilinjan toimitus ja rakennuksen tehostin

4.  Kalastusteollisuus ja maatalous: vesiviljely, maatilojen sadetuskastelu ja tippakastelu

Tuotetiedot

Suorituskykytiedot

Malli	Tehoa kW	Max Flow m³/h	Max pää m	Arvostettu piste (Flow@Head)	Juoksupyörä Määrä
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Toimiva kunto

1. Nesteen lämpötila: -15 ~ 105°c

2. Ympäristön korkein lämpötila: +45°C

3. Maksimipaine: 10 bar

4. Keskikokoiset fyysiset ominaisuudet:

● Puhdas vesi tai vastaava vesineste (ilman kuitua, suspendoituu kiinteästi ≤ 3 % ja halkaisija ≤ 2 mm)

● Pakkasneste (pääkomponentti: glykoli)

● Lievästi syövyttävä neste (PH 5-9)

● Pumpun tiivistekumi on EPDM (sitä ei voitu käyttää MINERAALIÖLJYN toimittamiseen)

5. Jos korkeus on yli 1000 metriä ja väliaineen viskositeetti on suurempi kuin puhtaan veden, on tarpeen lisätä vesipumpun marginaalia moottorin ylikuumenemisen välttämiseksi.

Ei.	Komponentti	Materiaali		Ei.	Komponentti	Materiaali
01	Ruuvi	SUS201		20	Ruuvi	SUS201
02	Tyhjennysruuvi	AISI304		21	Kiinnike	HT200
03	O-rengas	EPDM		22	Roottori	Hitsausakseli AISI304:llä
04	Pumpun rungon kansi	HT200		23	Laakeri
05	Pumpun runko	AISI304		24	Kela korkki	NBR
06	Kansimutteri	AISI304		25	Moottori
07	Viimeisen vaiheen sijaintiholkki	AISI304		26	Terminal Board	PBT
08	Tulohajotin	AISI304		27	Päätelaatikko	PP
09	Juoksupyörä	AISI304		28	Ruuvi
10	Volframiteräksinen akseliholkki	Volframi teräs		29	Kondensaattori
11	Tuki diffuusori	AISI304		30	Ruuvi
12	Akseliholkki	AISI304		31	Kaapeli Fairlead	PP
13	Akseliholkki	AISI304		32	Pohjatuki
14	Hajotin	AISI304		33	Jousipesuri
15	Ulostulon diffuusori	AISI304		34	Takakansi	HT200
16	Mekaaninen tiiviste	Grafiitti + SIC		35	Tuuletin	ABS
17	O-rengas	EPDM		36	Tuulettimen kansi	PP
18	Vuorauslevy	AISI304		37	Ruuvi
19	Drop Guard	NBR
